Modulator CATV 16 canale

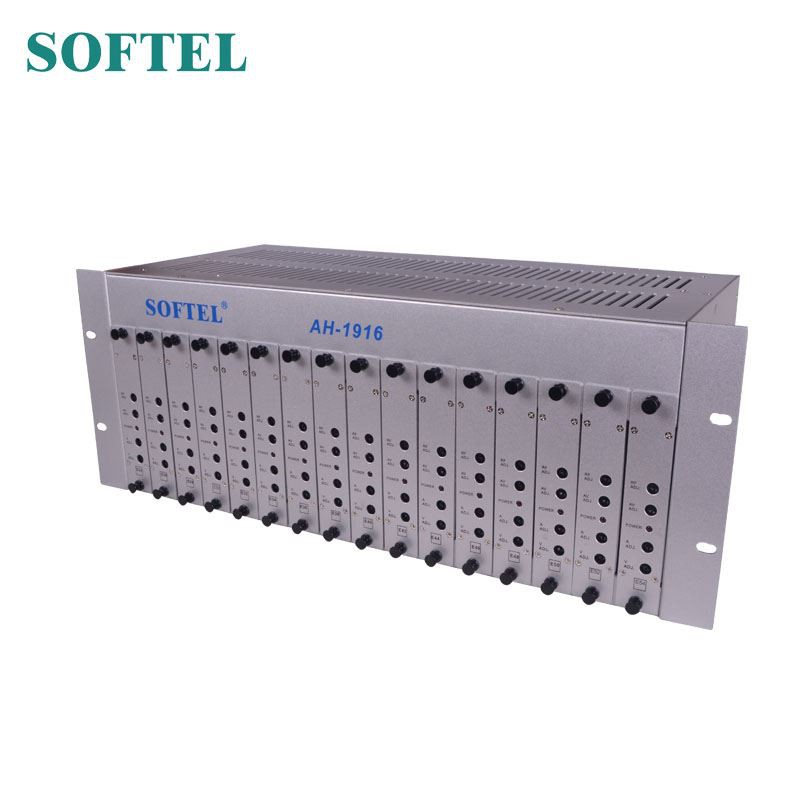

Modulatorul CATV 16 canale este un șasiu montat pe rack 4RU, care permite instalarea de până la 16 piese mini modulatori fixi, controlați de microprocesor.

Trimite anchetă

Introducerea Produsului

Modulator CATV pe 16 canale

Modulatorul CATV 16 canale este un șasiu montat pe rack 4RU, care permite instalarea a până la 16 piese mini modulatori fixi, controlați de microprocesor. Combinatorul activ încorporat elimină cablarea inutilă și problema potențială de conexiune și asigură un nivel ridicat de ieșire. Toate cardurile modulatoare sunt setate din fabrică perfect la canalele dorite și la un offset adecvat.

CARACTERISTICI ale modulatorului CATV pe 16 canale

1. Selectivitatea vestigială a benzii laterale permite configurarea canalului adiacent fără întreținere

2. Două ventilatoare de răcire pentru o durată de viață lungă

3.45dBmV nivel de ieșire a combinatorului, nu este nevoie de un combinator suplimentar

4. Filtrare SAW (undă acustică de suprafață) pe IF pentru superior în banda C / N

5. Comenzile de acces la panoul frontal permit configurarea ușoară

6. Disponibil în configurații NTSC sau PAL

Specificația modulatorului catv 24 canale

Şasiu
RF	Gama de frecvență	45 ~ 860 MHz
	OutputConnector	F Conector
	Nivel de ieșire	105 dBµV (ajustare)
	Punct de testare	-20 dB
	Port de izolare la port	≥ 35 dB
	Pierderea înapoi	≥ 12 dB
	Câştig	+ 8dB
GENERAL	Capacitatea modulatorului	16
	Gama de tensiune de intrare	110V sau 220V
	Ventilator de răcire	2
	Consum	57W (încărcat complet)
	Dimensiune	42 * 17 * 20 cm
	Greutate netă	10 kg (încărcat complet)
	Transport Greutate	3,7 KG (numai șasiu)
	Transport Greutate	11 KG (încărcat complet)
	Dimensiunea cutiei	53 * 30 * 24cm
	Card modulator
RF	Frecvența de ieșire	45 ~ 860 MHz
	Nivel de ieșire	113dBµV (ajustare)
	Conector de ieșire	FConnector
	A / VRatio	-11 ~ -18dB (ajustare)
	Stabilitate de frecvență	± 5KHz
	Nivel de intrare video	0,6-1,5Vp-p (87,5% Modulație)
	Conector de intrare video	YellowRCA
	Nivel intrare audio	1Vp-p (25 KHz Dev.)
	Conector de intrare audio	RCA albă
GENERAL	Voltaj	DC 5V

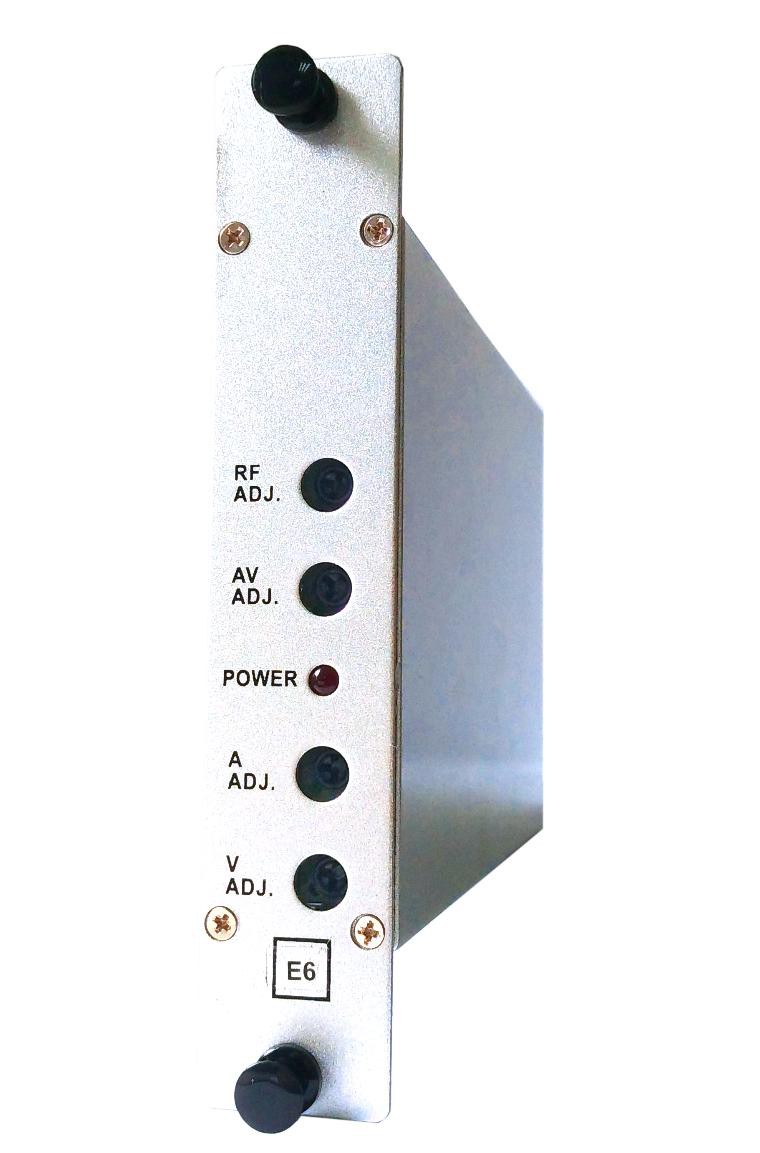

CATV modulator 16 channel 2

1. Buton
Țineți cardul modulator în șasiu

2. RF ADJ.
Reglare pentru nivelul de ieșire. Comanda este reglabilă pe o gamă de 17 dB. Rotiți în sensul acelor de ceasornic pentru a crește nivelul

3. AV ADJ.
Reglați raportul audio și video pe o gamă de 18 dB. Vă rugăm să nu vă schimbați, deoarece este perfect setat din fabrică.

4. INDICATOR DE PUTERE
LED-ul roșu se aprinde atunci când este alimentat modulatorul

5. A ADJ.
Folosit pentru a regla abaterea pentru modulația audio. Rotiți în sensul acelor de ceasornic pentru a mări abaterea.

6.V ADJ.
Acest control reglează indicele de modulație video, care este setat la 87,5%. Rotiți în sensul acelor de ceasornic pentru a crește luminozitatea.

7. Eticheta canalului
Pentru a indica numele canalului
