Modulator CATV

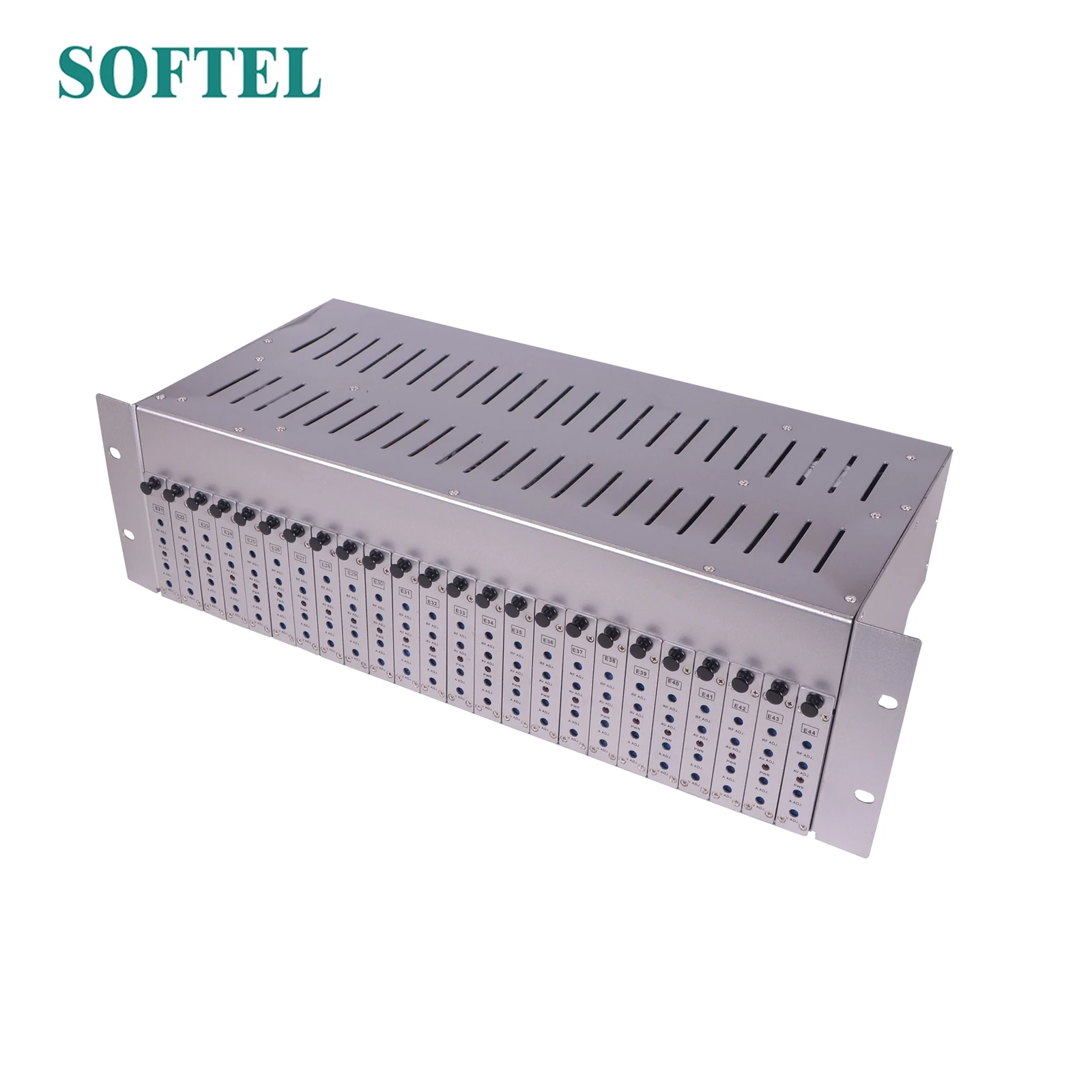

AH2401 este un modulator modular cu 24 de canale fixe de frecvență-. Va fi până la 24 de semnale audio și video într-un drum cu semnale RF de 24 de canale TV. Produsul este utilizat pe scară largă în hoteluri, spitale, școli, predare electronică, fabrici, monitorizare a securității, video VOD la cerere și alte locuri de divertisment, în special pentru conversia analogică TV digitală și sistem de monitorizare centralizat.
Produs Caracteristici
Stabil și de încredere
AH2401 al fiecărui canal este complet independent, flexibilitate de configurare a canalului
Se utilizează tehnica MCU de înaltă frecvență a imaginii și oscilator local RF, stabilitate în frecvență și precizie ridicată
Funcția fiecărei cipuri de circuit integrat sunt utilizate, întreaga fiabilitate ridicată
Sursă de alimentare de -înaltă calitate, stabilitate 7x24 de ore
Caietul de sarcini
|
Frecvenţă |
47-862MHz |
|
Nivel de ieșire |
Mai mare sau egal cu 105 dB μV |
|
Reglaj nivel ieșire Gamă |
0--20dB (reglabil) |
|
Raportul A/V |
-10dB--30dB (reglabil) |
|
Impedanta de iesire |
75 Ω |
|
Ieșire falsă |
Mai mare sau egală cu 60 dB |
|
Precizia frecvenței |
Mai mic sau egal cu ±10KHz |
|
Ieșire Reveni Pierderi |
Mai mare sau egal cu12dB (VHF); Mai mare sau egal cu10 dB (UHF) |
|
Video Intrare Nivel |
1,0 Vp-p(87,5% Modulare) |
|
Intrare Impedanta |
75 Ω |
|
Câștig diferențial |
Mai mic sau egal cu5%(87.5% Modulare) |
|
Diferenţial Fază |
Mai mic sau egal cu5 grad(87.5% Modulare) |
|
Grup Întârziere |
Mai mic sau egal cu45 ns |
|
Vizual Planeitatea |
±1dB |
|
Ajustare adâncime |
0-90% |
|
Video S/N |
Mai mare sau egal cu55 dB |
|
Audio Intrare Nivel |
1Vp-p(±50KHz) |
|
Audio Intrare Impedanta |
600 Ω |
|
Audio S/N |
Mai mare sau egal cu57dB |
|
Audio Pre- accent |
50 μs |
|
Raft |
19 inch standard |
Imagine de fabrică
FAQ
1. Care sunt condițiile de plată pe care le acceptați?
De obicei, acceptăm T/T, PayPal, Western Union și Alibaba Trade Assurance. Puteți selecta condițiile de plată care sunt mai convenabile pentru dvs.
2. Cum rămâne cu timpul de livrare?
De obicei, dacă există stoc, livrăm mărfurile în termen de 3 ~ 5 zile lucrătoare după confirmarea depozitului. Daca este epuizat, timpul de livrare depinde.
3. Ce zici de transport?
Când pachetul este mic, alegem în mod normal FedEx, DHL, TNT și UPS și așa mai departe, în timp ce mărfurile au greutate și volum mare, vă sugerăm să folosiți transportul aerian sau maritim.
|
Reflecţie |
Gama de frecvență de ieșire |
45-870MHz |
|
Precizia frecvenței |
± 5kHz |
|
|
Nivel de ieșire |
113dBμV |
|
|
Suprimarea-benzii laterale |
Mai mare sau egală cu 60 dB |
|
|
Impedanta de iesire |
75 Ω |
|
|
Raportul de purtător video la audio |
-10dB ~ -20dB |
|
|
Video Frecvenţă |
Nivel de intrare |
0,6 ~ 1,5 Vp-p |
|
Impedanța de intrare |
75 Ω |
|
|
Reflexie de intrare |
30 dB min |
|
|
coeficientul K |
4% max (impuls 2T) |
|
|
Video s/n |
50dB |
|
|
C/L întârziere |
40 sec |
|
|
Raspuns in frecventa |
± 1dB |
|
|
Câștig diferențial |
± 4 % ( modulator 87,5 % ) |
|
|
Faza diferentiala |
± 4 grade ( modulator 87,5 % ) |
|
|
Audio Frecvenţă |
Nivel de intrare |
-10 ~ 10 dBm |
|
Impedanța de intrare |
10K Ω min |
|
|
Raspuns in frecventa |
± 1dB |
|
|
Deformare |
1 % |
|
Audio Frecvenţă |
Radio semnal-zgomot |
-60dB |
|
Audio Frecvenţă |
Interval de imagine audio |
După stil |
|
Alimentare electrică |
Voltaj |
110 ~ 245V AC |
