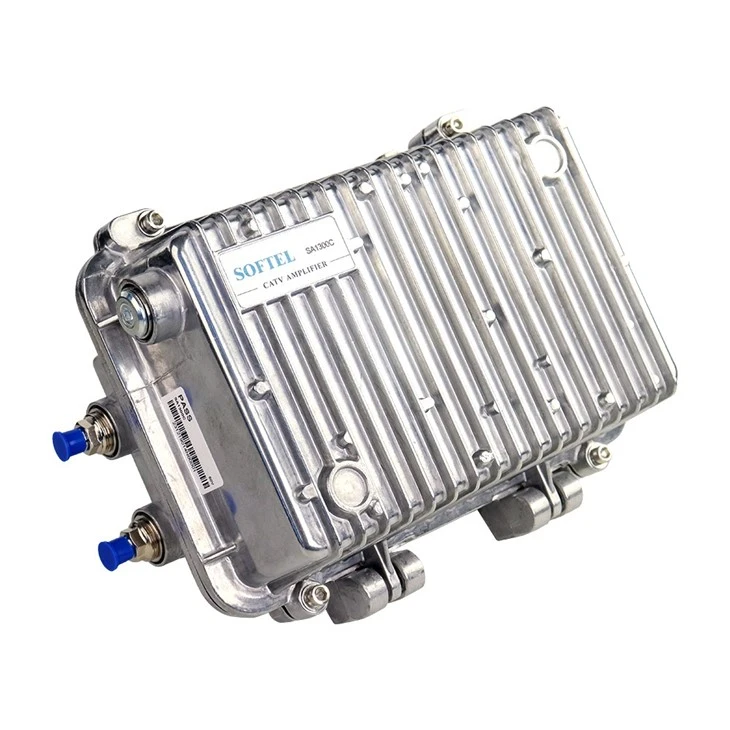

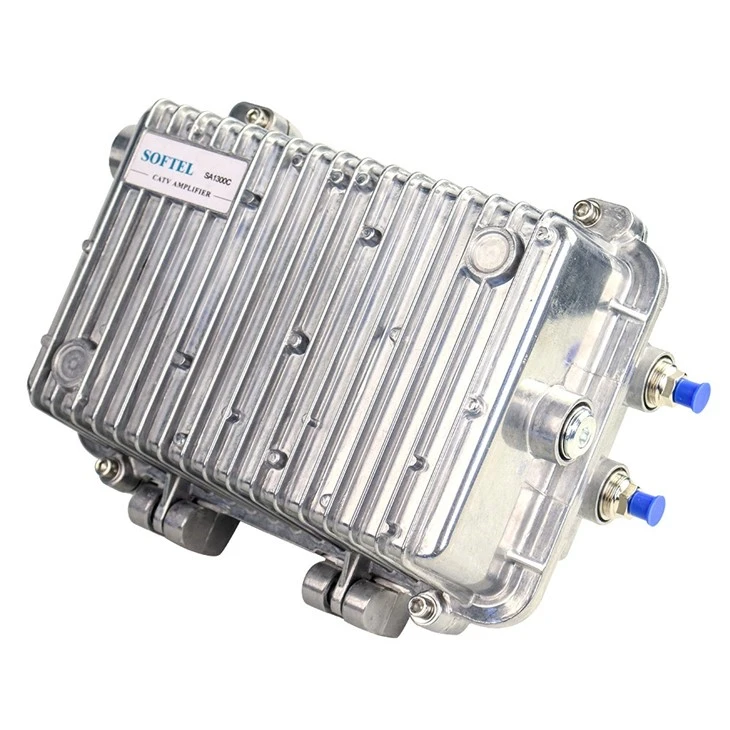

Producător de amplificator RF

Articol

Unitate

Parametri tehnici

Calea înainte

Interval de frecvență

MHZ

47/54/85-862/1003

Câștig de evaluare

DB

30

34

36

38

40

Câștig minim complet

DB

Mai mare sau egal cu 30

Mai mare sau egal cu 34

Mai mare sau egal cu 36

Mai mare sau egal cu 38

Mai mare sau egal cu 40

Nivel de intrare nominal

DBμV

72

Nivel de ieșire nominal

DBμV

108

Flatness in Band

DB

±0.75

Figura de zgomot

DB

Mai puțin sau egal cu 10

Pierderea de întoarcere

DB

Mai mare sau egal cu 16

Atenuare

DB

1-18 (inserție fixă, pași 1db)

În conformitate cu cerințele utilizatorului

Echilibru

DB

1-15 (inserție fixă, pași 1db)

C/CTB

DB

65

Condiție de testare: 79 de canale semnal, nivel de ieșire: 85MHz/550MHz/860 MHz.

99DBUV/105DBUV/108 DBUV

C/CSO

DB

63

Întârziere de grup

ns

Mai puțin sau egal cu 10 (112,25 MHz/116,68 MHz)

Modularea acului de ac

%

< 2%

Câștigă stabilitate

DB

-1.0 ~ +1.0

Calea de întoarcere

Interval de frecvență

MHZ

5 ~ 30/42/65

Câștig de evaluare

DB

Mai mare sau egal cu 20

Câștig minim complet

DB

Mai mare sau egal cu 22

Nivelul maxim de ieșire

DBμV

Mai mare sau egal cu 110

Flatness in Band

DB

±0.75

Figura de zgomot

DB

Mai puțin sau egal cu 12

Pierderea de întoarcere

DB

Mai mare sau egal cu 16

Transportator la raportul de inter-modulare de ordinul doi

DB

Mai mare sau egal cu 52

Condiție de testare: nivel de ieșire 110DBUV, Puncte de testare: F 1=10 MHz, f 2=60 MHz, f 3= f2-f 1=50 MHz

Întârziere de grup

ns

Mai puțin sau egal cu 20 (57MHz/59MHz)

Modularea acului de ac

%

< 2%

Performanță generală

Impedanță caracteristică

Ω

75

Portul de testare

DB

-20±1

Tensiune de alimentare

V

A: AC (135 ~ 250) V; B: AC (45 ~ 90) V

Impulse rezistență la tensiune (10/700 μs)

kv

> 5

Consumul de energie

W

29

Dimensiune

mm

295 (L) × 210 (W) × 150 (H)

1

Înainte de insertri ATT fix 1

2

Înainte fixare EQ fixă ​​1

3

Indicator de putere

4

Înaintați Fix Fix EQ Inserter 2

5

Înainte de insert de ATT fix 2

6

Înainte fixare EQ FIXAT 3

7

Înainte de insertri ATT fix 3

8

Siguranță automată 1

9

Ieșire înainte 1 port de testare (-20db)

10

Portul de ieșire RF 1

11

Portul de testare de intrare înapoi 1 (-20db)

12

Port de ieșire RF 2

13

Forward Ieșire 2 Port de testare (-20DB)

14

Fuse auto 3

15

Portul de alimentare cu alimentare AC60V

16

Port de alimentare

17

Port de intrare RF

18

Portul de testare de intrare înainte (-20DB)

19

Port de testare de ieșire înapoi (-20db)

20

Înmulțitor EQ fixat înapoi 1

21

Insert de ATT fix înapoi 3

22

Filtru de trecere mică

23

Insert de ATT fix înapoi 1

24

Insert de ATT fixat înapoi 2

25

Port de testare de intrare înapoi 2 (-20db)

26

Fuse auto 2
