Fibră OTDR

Acest Fiber Tester Mini OTDR marchează un pas uriaș înainte în ceea ce privește performanța și utilitatea de măsurare a fibrei optice.

Trimite anchetă

Introducerea Produsului

Fibră OTDR

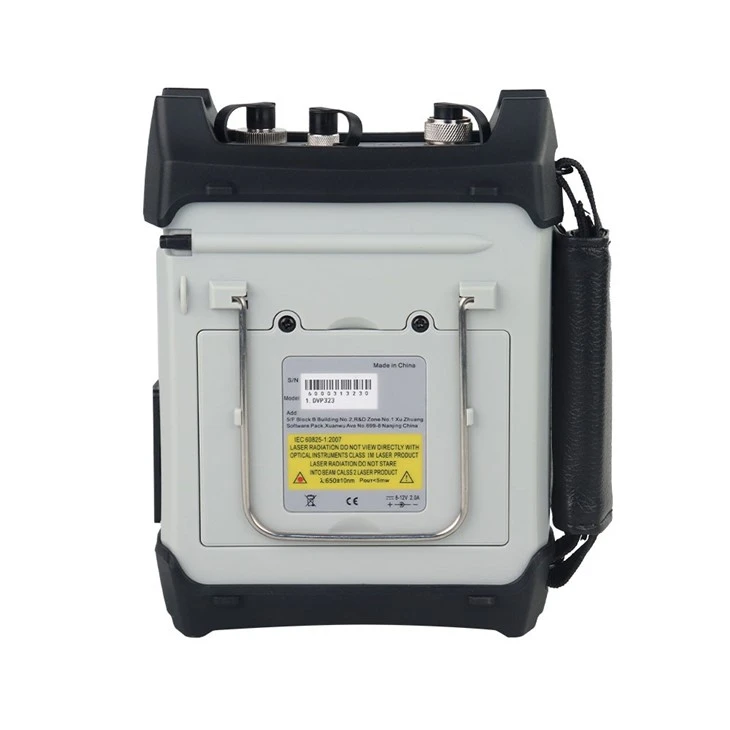

Afișarea produsului

Fibră OTDR

Reflectometrul optic în domeniul timpului (OTDR) dobândește și analizează informațiile de retrodifuzare și de propagare a luminii reflectorizante în fibră, pe baza principiului de retrodifuzare a luminii și a reflexiei Fresnel, pentru a obține lungimea, pierderea, punctele de eroare, pierderea de întoarcere a luminii, pierderea conectorului și așa mai departe . Este un instrument esențial pentru construcția, implementarea și întreținerea cablurilor optice.

Seria DVP323 este un OTDR portabil de înaltă performanță prezentat în 2017. Acest produs din serie adoptă câteva tehnici noi, cum ar fi ecranul tactil și analiza în timp real. Interfața optimizată face operațiunile mai convenabile. Între timp, OPM și VFL sunt accesorii standard. Este cel mai bun instrument pentru construcția, implementarea și întreținerea fibrelor.

Caracteristici

Ecran tactil de 5 inchi, rezoluție mare de puncte de 800×480

Design compact al structurii, mai ușor, mai subțire și mai mic

Performanță excepțională la distanță scurtă; minim 0,8m zonă moartă pentru eveniment; zona moartă de atenuare de minim 4 m

Suportă gamă dinamică de la 28 dB până la 36 dB pentru diverse cerințe ale aplicațiilor

Design UE convenabil și rapid

Suportă OPM și VFL

Interfețe complete de date, cum ar fi LAN, USB și așa mai departe

Caietul de sarcini

Model	lungime de unda (nm)		Interval dinamic (dB)	Zona moartă a evenimentului (m)	Zona moartă de atenuare (m)
DVP323	1310±20/1550±20		34/32	<3m	<25m
Interval de distanță (Km)		5m-160km
Lățimea impulsului (ns)		5ns~20μs(5ns, 10ns, 20ns, 50ns, 100ns, 200ns, 500ns, 1μs, 2μs, 5μs, 10μs, 20μs)
Timp de măsurare		definit de utilizator (link inteligent), cu funcție de măsurare în timp real
Precizia distanței (m)		±(1m +0,001%×gamă + rezoluție de eșantionare)
Precizia atenuării		±0,05dB/dB
Limită de pierdere (dB)		0,01 dB
Rezoluție pierdere (dB)		0,001dB
Rezoluție de eșantionare (m)		0.1m
Puncte de prelevare		128000
Stocarea datelor		3000 de articole

Alți indicatori

Tip LCD	LCD colorat TFT de 5 inchi
Adaptor laser	FC/PC, SC/PC (opțiune)
Interfață	USB
Baterie	Timp de încărcare a bateriei Li-ion reîncărcabilă încorporată<4 hours working time >8 ore
Putere	Intrare AC: 100~240V, 600mA, 50/60Hz ieșire DC: 12.0V, 2A
Temperatura de functionare	0 grad -40 grad
temperatura de depozitare	-20 grad -70 grad
umiditatea relativa	<80%
greutate	<1kg
dimensiuni (mm)	147mm×190mm×62mm
