CAT5E, CAT6, CAT6A, CAT7 și CAT8 sunt toate cablurile Ethernet de pereche răsucite utilizate în mod obișnuit pentru transmiterea datelor în rețelele Ethernet, constând din două sau patru perechi de fire de cupru izolate răsucite împreună, de unde și numele „pereche răsucită”. Acest design blocat poate reduce eficient interferența electromagnetică (Crosstalk) între firele adiacente și poate îmbunătăți stabilitatea transmisiei semnalului.
Transmite semnale electrice prin fire de cupru pentru a realiza conexiunea și schimbul de date între dispozitivele de rețea (cum ar fi computere, comutatoare, routere etc.) și este una dintre componentele de bază ale construirii unei rețele de zonă locală (LAN).
| Tip | Rata maximă | Lățime de bandă | Distanța de transmisie de 10g | Distanța de transmisie de 40g | Proiectare de protecție | Diametrul sârmei |
|---|---|---|---|---|---|---|
| Cat5e | 1 Gbps | 100 MHz | ❌ Nu este acceptat | ❌ Nu este acceptat | UTP (fără ecranare) | 0,51mm |
| Cat6 | 10 Gbps (55m 内) | 250 MHz | ✅ mai puțin sau egal cu 55m | ❌ Nu este acceptat | UTP/STP (opțional) | 0,57mm |
| Cat6a | 10 Gbps | 500 MHz | ✅ 100m | ❌ Nu este acceptat | FTP/STP (ecranare dublă) | 0,58mm |
| Cat7 | 10 Gbps | 600 MHz | ✅ 100m | ✅ mai puțin sau egal cu 15m | S/FTP (ecranare complet independentă) | 0,6mm |
| Cat8 | 40 Gbps | 2000 MHz | ✅ 100m | ✅ 30m | S/FTP sau F/FTP (Super Shielding) | 0,65mm |
:
100MHz, 100Mbps
Cu o frecvență de transmisie de până la 100 MHz și suport de 1000Mbps (Gigabit Ethernet) la 100 de metri, este o versiune modernizată a CAT5, cu capacități anti-interferență îmbunătățite, potrivită pentru cablul de rețea de bază pentru case obișnuite și birouri mici și costuri mai mici.
250MHz, 100Mbps
Frecvența de transmisie este crescută la 250 MHz, sprijinind 10 Gbps (10 Gbps Ethernet) la 100 de metri, dar transmisia la 55 de metri este mai stabilă. Există un schelet încrucișat care separă patru perechi de cabluri de perechi răsucite, care sunt mai bune decât CAT5E în ceea ce privește capacitățile de crosstalk și atenuare, ceea ce le face adecvate pentru biroul întreprinderii, transmisia video de înaltă definiție și alte scenarii cu anumite cerințe de lățime de bandă.

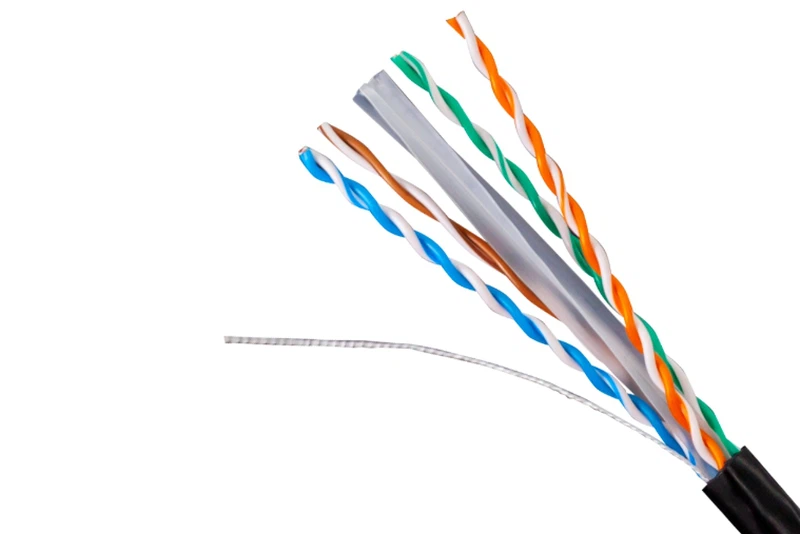

500MHz, 10 Gbps
Cat6 îmbunătățit, cu o frecvență de transmisie de până la 500 MHz, suport stabil de 10 Gbps la 100 de metri și fără limită de distanță de transmisie. Acesta adoptă un strat de ecranare mai gros sau un schelet îmbunătățit, care are o capacitate anti-interferență mai puternică și este potrivit pentru medii de transmisie de mare viteză pe distanțe lungi, cum ar fi centrele de date și întreprinderile mari.
600MHz, 1 Gbps
Frecvența de transmisie până la 600MHz, 10 Gbps la 100 de metri și 40 Gbps/100 Gbps pe distanțe scurte (15 metri). Adoptarea unui design complet protejat (SFTP), fiecare pereche răsucită și întregul cablu au un strat de ecranare, care este extrem de anti-interferență și este utilizat în câmpuri profesionale, cu cerințe ridicate pentru stabilitatea și viteza rețelei, cum ar fi mari centre de date, clustere de server de înaltă calitate etc., care sunt costisitoare și necesită conectori dedicați.
2GHz, 40 Gbps
Frecvența de transmisie până la 2000 MHz, poate suporta 25 Gbps/40Gbps pe distanțe scurte (la 30 de metri), este în prezent cea mai puternică performanță dintre cablurile de pereche răsucite. Adoptează un design dublu-ecranizat (S/FTP), care poate rezista efectiv la interferența electromagnetică externă și la crosstalk intern și este utilizat în principal în conexiuni de mare viteză de mare distanță între servere și întrerupătoare în centrele de date, noduri de calcul de înaltă calitate și alte scenarii care necesită o viteză ultra-înaltă.
Cum să alegeți cablul de rețea?
| Aplicație | Tip recomandat | Motive |
|---|---|---|
| Acasă în bandă largă/casă inteligentă | Cat5e/cat6 | Gigabit este suficient și costă cel mai mic |
| Enterprise Office 100 upgrade Gigabit | Cat6a | Suport stabil de 100 m pentru 100 de metri, performanța cu cele mai bune costuri |
| Centrul de date 40G Interconexiune | Cat8 | 40 Gbps la 30 de metri, compatibilitatea viitoare |
| Mediu industrial de înaltă interferență | Cat7 | Extrem de anti-interferență, dar necesită construcții profesionale |
| 8K video/VR redare în timp real | Cat6a/Cat8 | Lățime mare de bandă și cerințe de latență scăzută |
1.. Anti-Jamming Capability Classing: Cat8 ≈ Cat7> Cat6a> Cat6> Cat5e
2. Cat6a și de mai sus necesită un design protejat (FTP/STP), iar CAT6 nespus poate încetini în medii electromagnetice complexe.
3. Nu alegeți orbește Cat7/Cat8, interfețele dispozitivului (cum ar fi RJ45 vs GG45) și limitările distanței de transmisie pot duce la deșeuri.
4. Cat6a este în prezent regele performanței costurilor, care susține 10g@100 metri, livrare de putere POE, streaming 4K/8K și doar 1/3 costul CAT8.
5. Firul ecranat (STP/FTP) trebuie să fie împământat, altfel stratul de ecranare va deveni o antenă și va introduce interferențe!
