Soluție integrată SOFTEL PON AC AP: soluție optimă de rețea pentru campus/acoperire wireless industrială

Odată cu actualizările digitale ale campusurilor inteligente, fabricilor de producție inteligente, școlilor și complexelor comerciale mari, rețelele tradiționale de comutatoare-și-cupru-de cablu au arătat mai multe probleme precum distanțe scurte de transmisie, cablare complicată, interferențe electromagnetice puternice și gestionarea dispersată a AP-urilor fără fir. Hangzhou SOFTEL a dezvoltat un PON combinat cu un controler wireless AC și o soluție de transmisie integrată AP subțire, folosind fibra pasivă ca bază de transmisie prin cablu în întreaga zonă. Cu AC gestionând toate dispozitivele wireless la nivel central, acesta acceptă bandă largă de birou, acoperire WiFi, supraveghere video HD, date industriale IoT și interfon vocal într-o singură rețea. În același timp, asigură transmisie la-la distanță lungă, acoperire wireless stabilă pe tot parcursul și întreținere ușoară, făcându-l opțiunea de-la rețea digitală distribuită-la scară largă.

Întreaga configurație a rețelei este clar stratificată, toate dispozitivele din întreg lanțul fiind produse de comunicații SOFTEL auto-dezvoltate, adaptabile atât pentru scenarii comerciale, cât și industriale:

1.Core Data Center Layer: GPON/EPON OLT și controler wireless AC
Centrul de date implementează gazde PON OLT, acționând ca nucleu al rețelei integrale-optice, emitând semnale de fibră în jos pentru a transporta toate serviciile cu fir. Vine cu un controler AC hardware separat sau un card AC integrat OLT-pentru a gestiona centralizat toate AP-urile subțiri din rețea. Echipamentele de bază din centrul de date pot fi împărțite în VLAN-uri, izolând în mod logic WiFi-ul de birou, rețelele de oaspeți, IoT industrial și datele de supraveghere, astfel încât diferitele servicii să nu interfereze între ele, asigurând securitatea datelor de producție. Suportă redundanță dublă de alimentare DC48V, cu comutare automată în timpul întreruperilor de curent pentru a preveni timpul de nefuncționare a rețelei-întregii.

AC înseamnă Access Controller. Este centrul de management al întregii rețele wireless, utilizat în mod special pentru a gestiona central toate dispozitivele AP subțiri. Vine în două forme: carduri AC hardware autonome și carduri AC integrate OLT-.

AP-urile grase tradiționale fără AC trebuie configurate unul câte unul, setând nume WiFi, canale, parole și limite de viteză pentru fiecare dispozitiv. Pentru clădiri sau campusuri cu zeci sau chiar sute de AP-uri, volumul de muncă este uriaș. Un controler AC, pe de altă parte, permite tuturor AP-urilor să intre online cu configurație zero, permițându-vă să editați toți parametrii wireless din backend-ul AC și apoi să îi împingeți pe toate dispozitivele cu un singur clic.

AC combină funcțiile de gateway, autentificare și management wireless. Caracteristicile sale de bază includ: optimizarea inteligentă a canalului fără fir, ajustarea automată a puterii de transmisie a AP, roaming fără întreruperi pentru terminale, eliminarea dispozitivelor cu semnal slab, izolarea afacerii cu mai multe-SSID, liste albe/negre MAC, autentificare pentru invitați WeChat/SMS, agregare multiplă de linii de bandă largă și alocare inteligentă a traficului. De asemenea, acceptă managementul cloud de la distanță, astfel încât personalul de întreținere poate monitoriza starea online a fiecărui AP, numărul de terminale conectate și traficul de rețea în timp real-fără a merge la-site, reducând semnificativ costurile operaționale.

2. Strat de transport pasiv: ODN Optical Distribution Network
Între OLT și clădirile sau atelierele frontale-, sunt instalate numai splitere optice pasive, fără noduri active de eroare și fără nevoie de energie, reducând considerabil numărul de dispozitive din camera de-joasă tensiune și reducând costurile cu electricitatea. Fibra nu este afectată de interferența de la motoarele, invertoarele sau substațiile din fabrică, așa că nu există nicio degradare sau întârziere a semnalului. Fibra galbenă mono-mod este potrivită pentru zonele de fabrică de-la distanță lungă, în timp ce cablurile interioare de la-distanță scurtă pot folosi fibră multimodă portocalie, permițând combinații flexibile în funcție de nevoi.

PON, sau Rețeaua optică pasivă, include trei echipamente de bază: gazda biroului central OLT, splitere optice pasive și unități de rețea optică ONU. Acesta servește drept bază de transmisie prin cablu pentru întregul sistem. Spre deosebire de comutatoarele de rețea active tradiționale, legătura de transmisie ODN este complet pasivă, iar splitter-ul nu are nevoie de energie. O singură fibră trunchi se poate împărți în zeci de terminale cu un raport de împărțire 1:16/1:32. Fibra rezistă în mod natural interferențelor electromagnetice și poate transmite pe distanțe lungi. Un modul optic unic-mod poate ajunge până la 120 km fără un repetor, rezolvând perfect problema cablajului pe zone largi din fabrici sau parcuri industriale, încălcând complet limita de 100 de metri a cablurilor Ethernet.

3. Strat de acces la terminale: ONT și diverse tipuri de AP-uri subțiri
Implementați ONU la sfârșitul splitterului, cu două moduri de implementare:
Mod 1: Standalone PoE ONU. Convertește fibra în portul de rețea RJ45, care emite PoE pentru a alimenta punctele de acces subțiri externe de tavan, perete sau exterior. Un singur cablu transportă atât date, cât și alimentare, simplificând instalarea și cablarea.
Modul 2: ONU WiFi optic integrat. Combină portul optic PON și modulul WiFi dual-bandă într-o unitate compactă. Poate fi montat direct pe perete-în coridoare sau birouri, reducând stivuirea dispozitivelor și economisind spațiu pe rack.

AP, sau Wireless Access Point, este un dispozitiv terminal care permite dispozitivelor wireless precum telefoane, tablete, roboți AGV și camere de supraveghere să se conecteze la o rețea prin cablu. Pe piață, există trei tipuri: Fat AP, Thin AP și Fat-Thin AP integrat. Gama completă de produse wireless SOFTEL utilizează un design integrat-subțire, care permite implementarea flexibilă cu moduri comutabile:

*Fat AP (AP autonom): vine cu funcții complete de rutare și gestionare wireless încorporate-și poate funcționa independent fără controler. Dezavantajul este că mai multe AP-uri nu pot fi gestionate central, roaming-ul poate fi întârziat, iar conflictele de canale nu pot fi optimizate automat. Este potrivit doar pentru magazine mici sau pentru un singur-birou cu foarte puține puncte de conectare.

*Thin AP (Fit AP): nu are capabilități independente de gestionare, bazându-se în întregime pe un controler AC pentru configurare și întreținere, gestionând doar transmisia și recepția semnalului wireless. Avantajul este cooperarea fără întreruperi între mai multe dispozitive, fără interferențe, cu roaming fără întreruperi la nivel de milisecunde- atunci când terminalul se deplasează între punctele de acces. Este ideal pentru campusuri, fabrici și acoperire cu mai multe puncte-zone mari-.

*Fat-AP integrat subțire: forma standard pentru AP-urile principale SOFTEL. Pentru proiectele mici, poate fi folosit independent în modul fat, iar la extinderea numărului de puncte ulterior, poate trece la modul subțire cu un singur clic pentru a fi gestionat de AC fără a înlocui hardware-ul, potrivindu-se nevoilor de construcție în faze ale proiectelor.

Produsele AP sunt clasificate în funcție de scenariile de utilizare, în trei tipuri: AP-uri de interior cu panouri 86-, AP-uri de tavan interior și AP-uri industriale exterioare / poduri wireless 5.8G. Acestea acoperă benzi duale, 2.4G și 5.8G. Banda 2.4G are performanțe puternice de penetrare-peretelui, perfectă pentru accesul utilizatorilor mari în interior; banda 5.8G are canale abundente, interferențe mai puține din exterior și viteze de transmisie mai mari, adesea folosite pentru monitorizarea wireless la distanță lungă-în fabrici sau pentru conectarea punct-la punct la punct în aer liber. Sursa de alimentare acceptă 48V PoE, transmite date și putere printr-un singur cablu, fără a fi nevoie de linii de alimentare separate.

1. Toate-Bazele de transmisie optică, potrivite pentru medii industriale complexe

Cablurile tradiționale de cupru sunt ușor afectate de interferența electromagnetică industrială, provocând deconectări wireless și video de supraveghere agitate. Transmisia prin fibră optică PON nu are radiații electromagnetice și izolează complet interferențele. Fibra monomod-poate acoperi câțiva kilometri din zona fabricii. Arhitectura de divizare optică pasivă elimină necesitatea comutatoarelor de agregare în încăperea electrică a fiecărui etaj, reducând punctele de defecțiune și scăzând achizițiile de echipamente și costurile de întreținere continuă. Dispozitivele PON și AP de calitate industrială acceptă o gamă largă de temperaturi de la -40 la 85 de grade, au protecție IP40 împotriva prafului și pot fi instalate direct în fabrici, substații și stații de apă în aer liber.

2. Management centralizat AC, experiență fără fir fără întreruperi în întreaga zonă

Toate AP-urile subțiri sunt gestionate central de un AC, care include analiză inteligentă a canalului și algoritmi de ajustare a puterii pentru a evita automat conflictele de canal cu AP-urile adiacente. Atunci când terminalele se deplasează în ateliere sau clădiri, roamingul fără întreruperi este realizat în 20 ms, asigurând continuitatea rețelei pentru roboții AGV, tabletele de inspecție și camerele wireless. De asemenea, acceptă mai multe SSID-uri pentru rețele separate, izolând logic LAN de birou, WiFi pentru oaspeți și dispozitive IoT de atelier. Împreună cu autentificarea MAC și autentificarea pentru oaspeți WeChat, echilibrează securitatea rețelei întreprinderii cu accesul la internet pentru oaspeți. În scenariile de-densitate mare, AC echilibrează automat sarcina, eliberând presiunea de acces la terminale, astfel încât sălile de conferințe și cantinele cu mii de utilizatori concurenți funcționează fără probleme.

3. Cablare simplificată, costuri generale reduse semnificativ de construcție

Rețeaua tradițională a campusului necesită instalarea de comutatoare de agregare în fiecare clădire, implicând cablare extinsă și ocupare ridicată a rack-urilor. PON utilizează o topologie punct-la-multipunct, cu o singură fibră trunchi care poate acoperi toate punctele dintr-o clădire, reducând materialele de cablare cu 70%. Uniunile PoE ONU pot alimenta direct AP-urile, eliminând nevoia de linii electrice și prize separate, reducând timpul total de construcție la jumătate. Pentru zonele exterioare, cablurile compozite de fibră optică-poate fi utilizate pentru putere combinată și transmisie, făcând cablarea exterioară mai convenabilă. Extinderea viitoare necesită doar extragerea de fibră din cel mai apropiat splitter și adăugarea ONU și AP, fără a modifica coloana vertebrală a camerei principale, făcând expansiunea fără probleme-.

4. Integrarea tuturor-serviciilor, o singură rețea se ocupă de toate nevoile digitale

Rețeaua completă PON AC AP poate suporta simultan internet de birou, supraveghere wireless de înaltă definiție-în întreaga fabrică, senzori IoT de atelier, interfon vocal și sisteme de control al accesului. Lățimea de bandă OLT poate fi actualizată cu ușurință la 10 Gbps, satisfacând nevoile viitoare de transmisii de date industriale 4K/8K și-cu lățime de bandă mare. Funcțiile de gestionare a rețelei acceptă limitele de viteză ale porturilor, suprimarea furtunilor de difuzare și backup pentru legături. Eșecurile conexiunii comută automat, asigurând o funcționare stabilă 24/7.

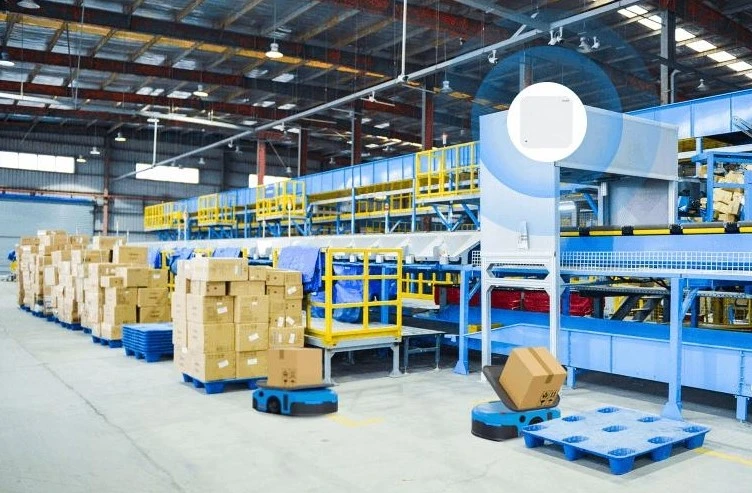

Scenariul 1: Fabrică de producție inteligentă / Parc industrial

Cu o zonă mare de fabrică și interferențe electromagnetice puternice în ateliere, OLT este instalat în camera mașinilor cu un controler de curent alternativ independent. Fibra de coloană vertebrală este așezată la splittere în camerele de curent slab ale fiecărui atelier, iar ONU-urile PoE sunt implementate în ateliere cu AP-uri industriale 5.8G în aer liber, acoperind ateliere de producție, depozite, clădiri de birouri și drumuri din parc. AC împarte trei tipuri de VLAN fără fir: intranet de birou, AGV IoT și rețea de monitorizare dedicată. Legăturile de fibră previn căderile wireless cauzate de interferența electromagnetică a motorului, iar AC gestionează de la distanță sute de AP-uri fără ca inginerii să fie nevoie să depaneze fiecare atelier.

Scenariul 2: Campus universitar / Lanț de hoteluri / Complex comercial

În zonele dens construite, cu utilizatori concurenți mari, fibra ajunge pe fiecare hol, cu AP-uri de panou implementate și AP-uri de tavan cu densitate mare-în holuri și săli de întâlnire. AC setează uniform autentificarea WeChat pentru oaspeți, permițând clienților să se conecteze prin scanarea unui cod, oferind roaming fără întreruperi în clădire. Splitterele pasive elimină nevoia de comutatoare la fiecare etaj, reducând foarte mult volumul de muncă de întreținere, iar upgrade-urile treptate ale hotelului pot folosi AP-uri integrate de gros-subțiri: funcționează inițial în modul fat independent și ulterior conectate la AC pentru un management unificat după extindere.

Scenariul 3: substații, conservarea apei, rețele industriale în aer liber minier

Punctele exterioare sunt împrăștiate cu diferențe mari de temperatură ziua-noaptei, astfel încât echipamentele PON de temperatură-lată-industriale sunt utilizate cu AP-uri de exterior rezistente la apă, iar fibra permite transmiterea pe distanțe lungi-pe zeci de kilometri. Întreaga rețea acceptă auto-vindecarea inelului, trecând automat la legăturile de rezervă dacă o fibră se rupe. AC gestionează de la distanță toate AP-urile exterioare din cloud, reducând-frecvența inspecțiilor la fața locului.

Scenariul 4: Clădiri de birouri pentru întreprinderi mici și mijlocii

Pentru proiectele mici cu mai puțin de 30 de puncte, este selectat un OLT cu funcționalitate AC integrată, evitând necesitatea achiziționării de controlere separate și reducând investiția în echipamente. AP-urile de panou sunt instalate în birouri și AP-urile de tavan în sălile de întâlnire. ONU PoE simplifică cablarea, satisfacând nevoile de bază ale rețelei pentru munca de birou, vizitatori și monitorizare.

1. Selecția standard PON: pentru proiecte cu lățime de bandă mică sau medie, alegeți EPON; pentru scenarii cu lățime de bandă mare-cum ar fi supravegherea 4K și utilizarea de birou-de concurență ridicată, alegeți GPON.
2. Selectarea controlerului AC: Dacă aveți 32 AP-uri sau mai puține, utilizați OLT cu un card AC integrat; dacă aveți 50 de AP-uri sau mai multe, utilizați un controler hardware de curent alternativ.
3. Selectarea echipamentului AP: pentru birouri de interior și hoteluri, utilizați puncte de acces cu panou/tavan dual-band; pentru acoperire pe distanțe lungi-în fabrici sau pentru supravegherea în aer liber, utilizați poduri wireless industriale 5.8G.
4. Plan de alimentare cu energie: pentru scenarii de interior, prioritizează ONU cu ieșire PoE; pentru scenarii industriale în aer liber, alegeți ONU redundant cu dublă-putere DC48V pentru a asigura o alimentare stabilă.
5. Adaptarea mediului: pentru medii dure, cum ar fi fabrici, câmpuri deschise și substații, utilizați uniform echipamente PON și AP de calitate industrială-cu gamă largă de temperaturi, protecție ridicată la praf și rezistență puternică la interferențe electromagnetice. ...

Pe fondul valului de digitalizare industrială și de dezvoltare a parcurilor inteligente, rețelele optice pasive PON oferă o bază de transmisie prin cablu{0}}la distanță lungă, foarte stabilă și rezistentă la interferențe-. Când sunt asociate cu controlere AC și AP-uri subțiri, ele construiesc un sistem de acoperire fără fir unificat, cu roaming fără probleme, pe toată-zonă. Integrarea profundă a celor două abordează complet punctele cheie ale rețelelor tradiționale de cablare din cupru, cum ar fi cablarea complicată, transmisia limitată și conexiunile wireless împrăștiate greu--de gestionat.

Hangzhou Softel Optic are o linie de produse complet-dezvoltată, care acoperă OLT-uri, splitere optice, ONU-uri, controlere fără fir AC, AP-uri integrate grase și subțiri de serie completă și punți wireless industriale, care răspund nevoilor diverse în scenarii comerciale, industriale și de rețea dedicată. Cu o arhitectură de rețea super simplă, costuri globale de construcție mai mici și capabilități de rețea stabile și fiabile 24/7, oferă fabricilor, parcuri, campusuri și unități guvernamentale/întreprinderi o soluție integrată fără fir optic complet{-unic, pentru punctele de acces PON AC.
