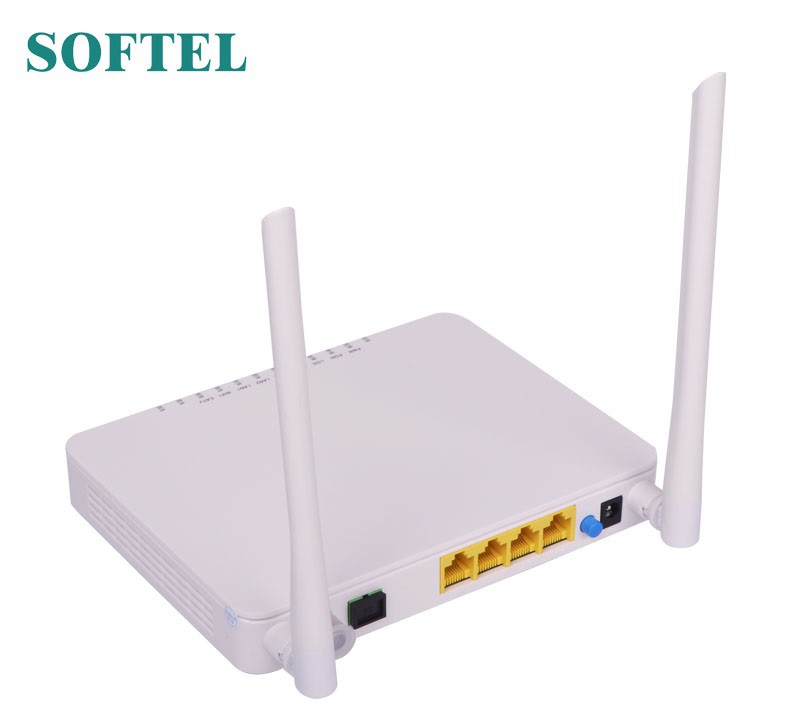

4GE CATV Wifi ONU GPON

Interfață

Interfață Uplink

1 * port GPON, standard FSAN G.984.2, clasa B +
Rata de date în aval: 2.488Gbps
Rata de date în amonte: 1.244Gbps
Fibră monomod SC / PC
28dB Pierderea legăturii și distanța 30KM cu 1: 128

Interfață CATV

1 ieșire RF
Conector de tip F feminin

Interfață Ethernet

4 x 10/100 / 1000Mauto-negociere
Mod complet / jumătate duplex
Conector RJ45
Auto MDI / MDI-X
100m distanta

Interfață de alimentare

12V DC Alimentare

Parametri de performanță

PON
Optic
Parametru

Lungime de undă: Tx 1310nm, Rx1490nm
Putere optică Tx: 0 ～ 5dBm
Sensibilitate la Rx: -27dBm
Putere optică de saturație: -8dBm
Tip conector: SC
Fibră optică: fibra monomodă de 9/125 m

Transmiterea datelor
Parametru

PON Transfer: Downstream 2.488Gbit / ss; În amonte 1.244Gbit / s
Ethernet: 1000Mbps
Rata de pierdere a pachetelor: <1 *="">
latență: <>

Capacitate de afaceri

Comutarea vitezei cu 2 fire a nivelului
Suport VLAN TAG / UNTAG ， conversie VLAN
Asistență la limitarea vitezei bazate pe port
Susținerea clasificării priorității
Sprijinirea controlului furtunii de difuzare
Detectarea legăturilor de suport

Administrare rețea

Mod de gestionare

Interfață OMCI compatibilă standard definită de UIT-T G.984.4
Suport TR069 și managementul WEB

Funcția de management

Monitor de stare, Management configurare, Gestionare alarmă, Gestiune jurnal

Caracteristici fizice

Coajă

Carcasă din plastic

Putere

Adaptor extern 12VDC / 1A
Consumul de energie: <>

Dimensiunea și greutatea

Dimensiunea articolului: 200mm (L) x 140mm (L) x 33mm (H)
Greutatea articolului: 0,5 kg

De mediu
Specificații

Temperatura de operare: 0 până la 50ºC
Temperatura de păstrare: -40 până la 85ºC
Umiditatea de funcționare: de la 10% la 90% (fără condensare)
Umiditatea depozitării: 5% până la 95% (fără condensare)

Parametri de performanță

Standard

IEEE802.11b / g / n

Frecvență

2.400 ~ 2.500 GHz

Rata de date wireless

IEEE 802.11b: 1,2,5,5,11Mbps
IEEE 802.11g: 6,9,12,18,24,36,48,54Mbps
IEEE 802.11n: până la 200 Mbps

Scheme de modulare

802.11g: 64QAM, 16QAM, QPSK, BPSK, DSSS 802.11b: CCK, DQPSK, DBPSK =
HT20: 64 QAM, 16QAM, QPSK, BPSK

Canal

13 * Canal, configurabil pentru a respecta standardul SUA, Canada, Japonia și China

Sensibilitatea la recepția RF

802.11b: -96dBm @ 1 Mbps; -93dBm @ 2 Mbps;
-91dBm @ 5,5 Mbps; -88dBm @ 11 Mbps
802.11g: -90dBm @ 6 Mbps; -89dBm @ 9 Mbps;
-89dBm @ 12 Mbps; -867dBm @ 18 Mbps;
-83dBm @ 24 Mbps; -79dBm @ 36 Mbps;
-75dBm @ 48 Mbps; -75dBm @ 54 Mbps
802.11n: -96dBm @ 1 Mbps; -88dBm @ 11 Mbps;
-90dBm @ 6 Mbps; -75dBm @ 54Mbps;
-86dbm @ m0 / 20MHz; -69dBm @ m15 / 20MHz;

Putere RF Tx

• Mod de ieșire TX modul B @ 11 Mbps: 18dBm +/- 2
• Modul G de ieșire TX @ 54 Mbps: 16dBm +/- 2
• Mod de putere TX 11n @ HT20: 16 dBm +/- 2

Modul de criptare

64-biți, 128-biți WEP, AES, TKIP, WPA, WPA2, 802.1x

Distanța de transmisie

100m zona de acoperire în interior
300m zona de acoperire în aer liber
(variază în funcție de mediul real)

Lungime de undă

1100-1600nm

Pierdere optică de rentabilitate

> 45dB

Putere optică de intrare

-15dBm ~ 0dBm

ONT-4GE-RFW

-18dBm ~ -9dBm

ONT-4GE-RFW-L

-18dBm ~ 0dBm

ONT-4GE-RFW-A

Frecvența RF

47MHz ~ 1000MHz

Maneta de ieșire RF

84dBuV (@ -5dBm @ 85MHz)

ONT-4GE-RFW

81dBuV (@ -10dBm @ 85MHz)

ONT-4GE-RFW-L

78dBuV (@ -12 ~ -2dBm @ 85MHz)

ONT-4GE-RFW-A

CNR

> 47dB (@ -5dBm @ canal DS22)

ONT-4GE-RFW

> 41dB (@ -10dBm @ canal DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CSO

> 60dBc (@ -5dBm @ canal DS22)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ canal DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

CTB

> 60dBc (@ -5dBm @ canal DS22)

ONT-4GE-RFW

> 60dBc (@ -10dBm @ canal DS22)

ONT-4GE-RFW-L
ONT-4GE-RFW-A

Pierdere de retur de ieșire RF

> 14dB

ONT-4GE-RFW

> 12dB

ONT-4GE-RFW-L
ONT-4GE-RFW-A

75ohm

Funcția AGC

A sustine

ONT-4GE-RFW-A
