Receptor optic cuplat cu fibre

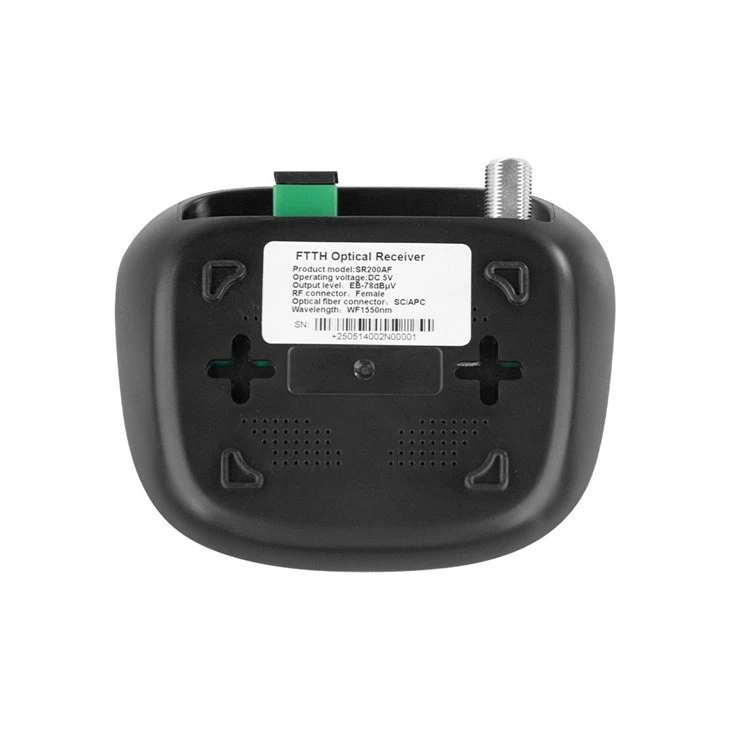

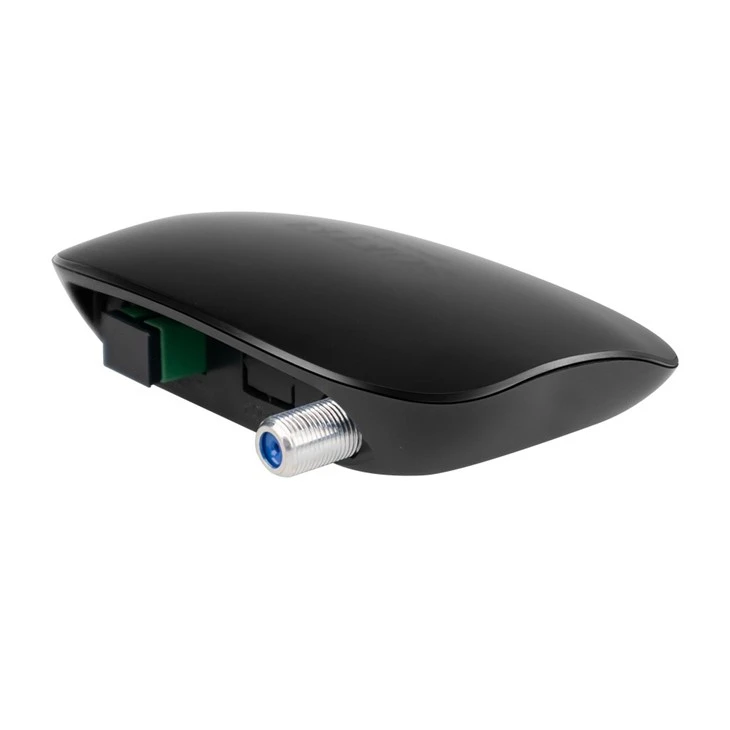

SR200AF FTTH Receptor optic
Caracteristică performanță
l 1GHz ftth mini receptor optic .
l Optical AGC Range este -15 ~ -5 dbm, nivelul de ieșire este 78dbuv .
l Suport filtru optic, comptat cu rețeaua WDM .
l Ultra Consum de putere scăzută .
l +5 adaptor de putere vdc, structură compactă .
Tehnic Parametrul receptorului optic cuplat cu fibre
|
Articol |
Unitate |
Parametru |
||
|
Optic |
Lungimea de undă optică |
nm |
1100-1600, tipul cu filtru optic: 1550 ± 10 |
|
|
Pierdere de întoarcere optică |
DB |
>45 |
||
|
Tipul conector optic |
SC/APC |
|||
|
Introducere putere optică |
DBM |
-18 ~ 0 |
||
|
Gama optică AGC |
DBM |
-15 ~ -5 |
||
|
Interval de frecvență |
MHZ |
45~ 1003 |
||
|
Flatness in Band |
DB |
±1 |
Pin=-13 dbm |
|
|
Pierdere de returnare a ieșirii |
DB |
Mai mare sau egal cu 14 |
||
|
Nivel de ieșire |
DBμV |
Mai mare sau egal cu 78 |
OMI =3.5%, AGC Interval |
|
|
Mer |
DB |
>32 |
96ch 64qam, pin=-15 dbm, OMI =3.5% |
|
|
Ber |
- |
1.0e -9 (post-ber) |
||
|
Alţii |
Impedanță de ieșire |
Ω |
75 |
|
|
Tensiune de alimentare |
V |
+5 vdc |
||
|
Consumul de energie |
W |
Mai puțin sau egal cu 2 |
||
|
Temperatura de funcționare |
grad |
-20-+55 |
||
|
Temperatura de depozitare |
grad |
-20-+60 |
||
|
Dimensiuni |
mm |
99x80x25 |
||
Ce este un receptor optic cuplat cu fibre?
Receptorul optic cuplat cu fibre este dispozitivul de bază utilizat în sistemul de comunicare optică pentru a converti semnalul optic transmis de fibra optică într-un semnal electric, care cuplă cu exactitate ieșirea de lumină de la fibra optică la fotodetector (cum ar fi dioda Pin sau APD) prin componenta optică și apoi prelucrează circuitul electric, care are un semnal digital recunoscut prin intermediul unui semnal digital recunoscător prin AMPLIFICATE și apoi să preceure un semnal electric, care să fie un semnal digital recunoscut prin intermediul unui semnal digital recunoscut prin intermediul AMPLIFICAREA AMLIFICAȚIE ȘI SHAPELE CIRCUITULUI ELECTRIC SCHIME Caracteristicile sensibilității la recepție ridicată și anti-interferență puternică . este utilizată pe scară largă în rețelele de comunicații cu fibre optice, interconectarea de mare viteză a centrelor de date, detectarea fibrelor optice și alte scenarii .}
